Skriv en anmeldelseECU Master PMU-16DL
For nogle årtier siden var de mest kritiske elektroniske komponenter i en racerbil tændspolen og fordeleren. I dag er racerbiler udstyret med avancerede motorstyringssystemer, bremsesystemer, paddle skiftere, dataloggere, radioer, elektriske pumper, blæsere og belysning. Hver komponent skal styres på det rette tidspunkt, og det er afgørende, at alle systemer har beskyttelse for at forhindre skader eller brand.
Traditionelt er sikringer og relæer blevet brugt til at håndtere disse funktioner, men de medfører flere ulemper, såsom komplicerede kabler, følsomhed over for vibrationer og temperaturændringer samt vanskeligheder med diagnosticering.
Denne udfordringer kan effektivt løses med vores intelligente strømhåndteringsenhed (PMU). Vores seneste PMU-enhed repræsenterer det nyeste inden for teknologi og tilbyder 16 højstrømsudgange til at drive belysning, blæsere, pumper og mere. Den sikrer konstant spændingsovervågning og kortslutningsbeskyttelse på alle kanaler, hvilket helt eliminerer behovet for sikringer og relæer.
Generel information:
- Temperaturinterval: AECQ100 GRADE1 (-40 til +125˚C)
- CPU: 32-bit bilprocessor, 90MIPS
- Driftsspænding: 6-22V, immunitet mod transienter ifølge ISO 7637
- Kapsling: IP 60, skræddersyet CNC-bearbejdet aluminium
- Størrelse (mm) og vægt (g): 131x112x32,5, 370g
- Forbindelser: 1 x 39-stifts bilforbindelse,
1 x M6-bolt til batteriforbindelse - PC-kommunikation: CAN (ECUMASTER USBtoCAN, PEAK CAN, KVASER)
UDGANGE:
- Højstrømsudgange: 10 x 25A (kontinuerligt), 6 x 15A (kontinuerligt) med overbelastnings- og
- overophedningsbeskyttelse. Udgange kan parres for at øge den kontinuerlige strømkapacitet.
- Strøm og spænding måles for hver udgang.
- Total strømudgang: 150A kontinuerligt
- Trin for udgangsstrømskontrol: 100mA
- Vinduesviskerudgang: Dedikeret udgang med viskerbremsefunktion
- +5V: Overvåget 5V, 500mA udgang til at drive eksterne sensorer.
INDGANGE:
- Analoge indgange: 16 indgange, 10 bits opløsning, 0-5V (beskyttede), med softwarevalgfri 10K
- Ohm pull-up og pull-down.
- CAN-tastatur: 2 x Ecumaster tastaturer (4, 6, 8, 12 taster).
ANDRE:
- Udgange tilstand indikation: 16 tofarvede LED-lamper
- Accelerometer/Gyroskop: 3D-accelerometer med 3D-gyroskop til logning og
- kollision detektering. Realtidsur: Ja, superkondensator til backup-strøm (op til 3 dage)
CAN BUS:
- CAN-interface: 2 x CAN2.0 A/B
- CAN-standard: CAN2.0 A/B – 125, 250, 500, 1000 kbps
- Ind-/udgangsstrøm: Brugerdefineret med bitmaskering, op til 100 indgangsmeddelelser
LOGGING:
- Logningshukommelse: 256 Mbyte
- Logningshastighed: Variabel, defineret pr. kanal, op til 500 Hz
Links og manualer:
PMU softwarepakke 101.2 (2024/10/24)
PMU softwareændringslog
PMU brugermanual 101.1.1 (2024/10/08)
PMU-16 Pinout 1.1 (2023/10/06)

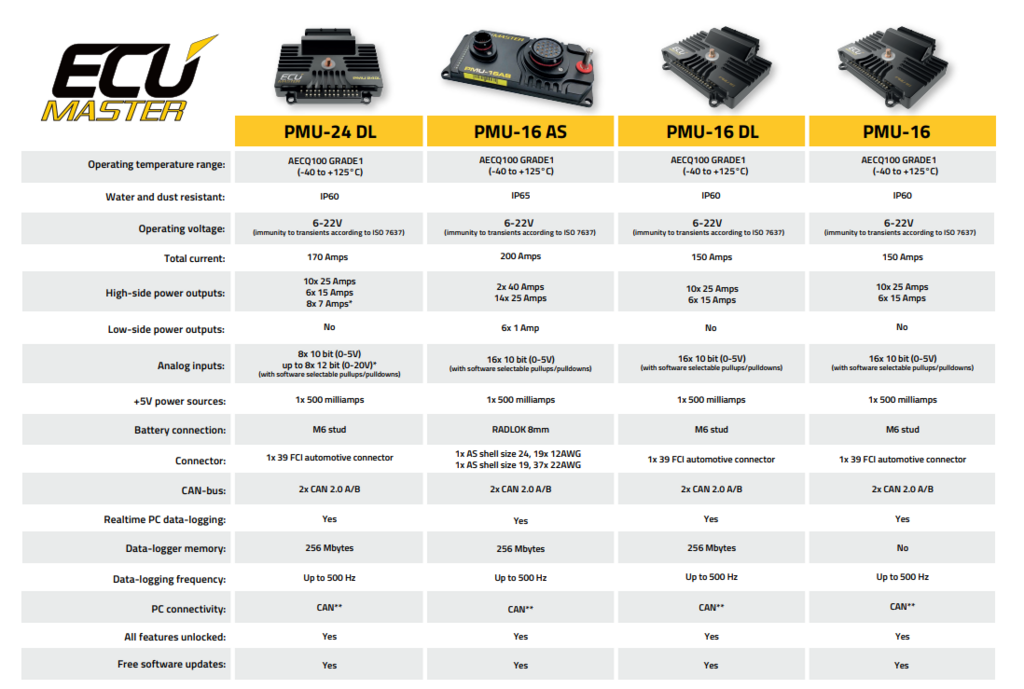

PMUs sammenligningstabel
----------------
