Bagbremserørssæt fordelingsventil
SPD Hydraulics
Montagesæt til hydraulisk parkeringsbremse
Kundeanmeldelser
Bromsrör monteringskit fördelningsventil
- För dig som skall montera hydraulisk handbroms med fördelningsventil
Bromsrörskit för dig som skall bygga enkretssystem. Bromsrörskit för att koppla in forbroms och handbromsens utlopp på trycksidan, genom den hydrauliska fördelningsventilen. Sedan genom karossen där rören delar upp sig ända ut till båda de bakre hjulhusen där man sedan kompletterar med bromssalng.
Ingående delar:
2x 3/8" bromsrörsnippel hane (37-F)
3x M10x1 Bromsrörsnippel 16,7mm 3/16" (37-A)
1x Skottgenomföring T (SPDTkors)
2x Skottgenomföring Rak (832-03C)

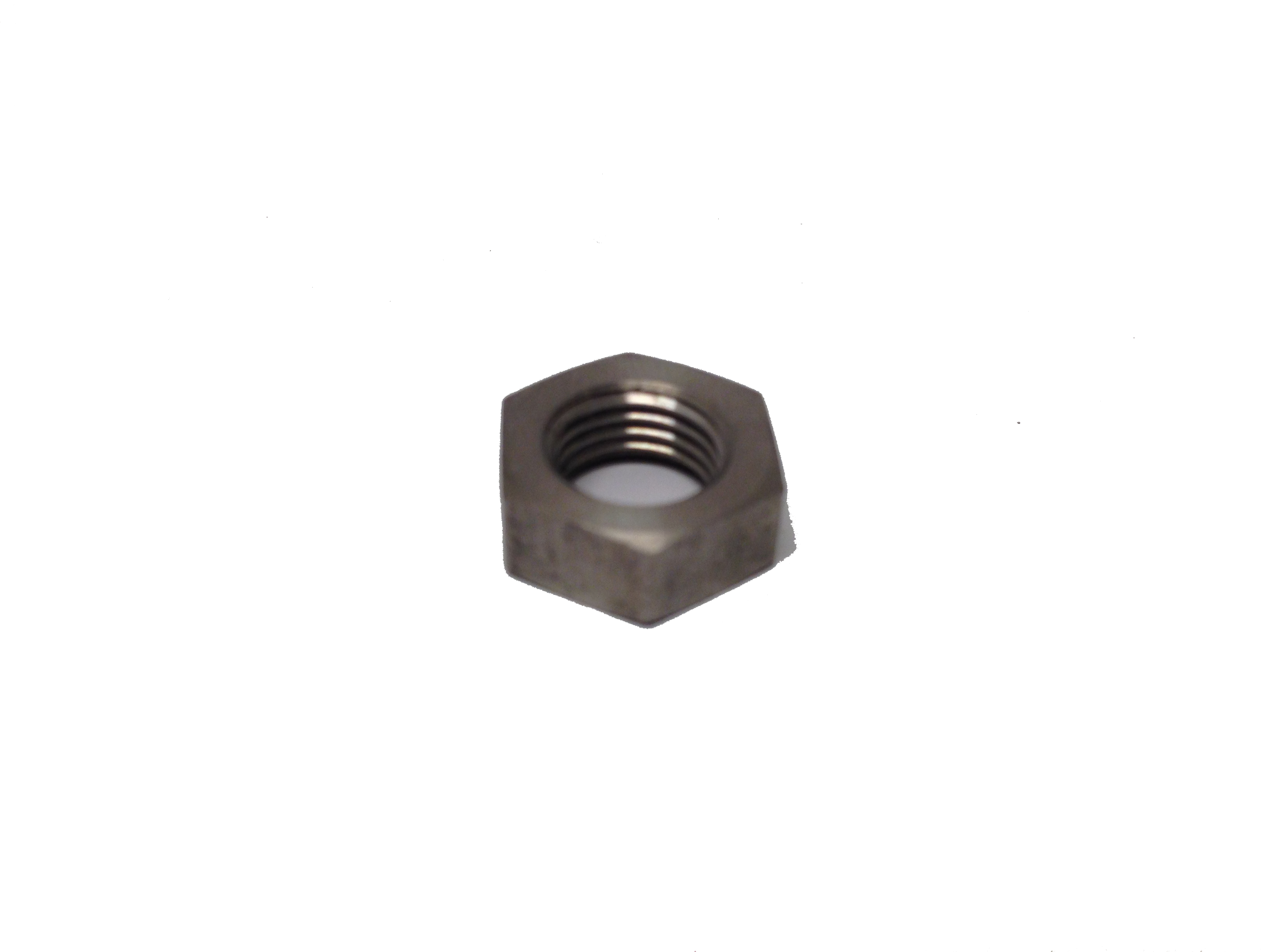

3x Låsmutter till skottgenomföring (924-03C)
5x 3/8" bromsrörsnippel hona (37-H)
5 meter bromsrör (SPDcn317)

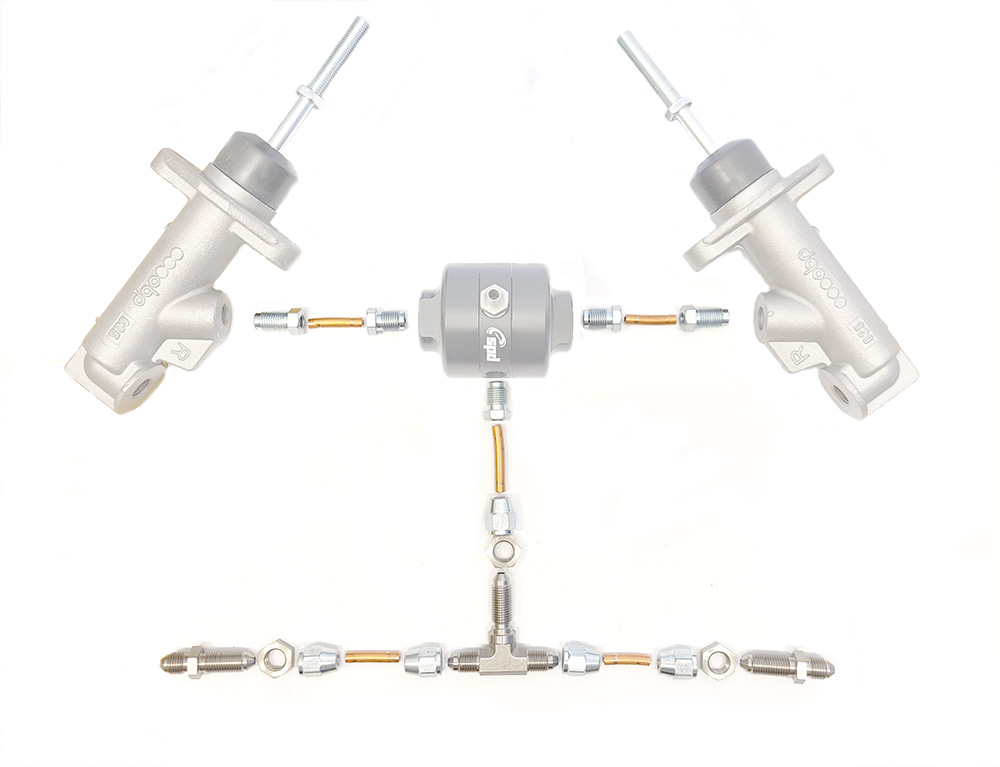

OBS - huvudbromscylindrar och fördelningsventil på bilden ingår inte. Dessa visas i ett illustrativt syfte.
Montering av fördelningsventil
1.

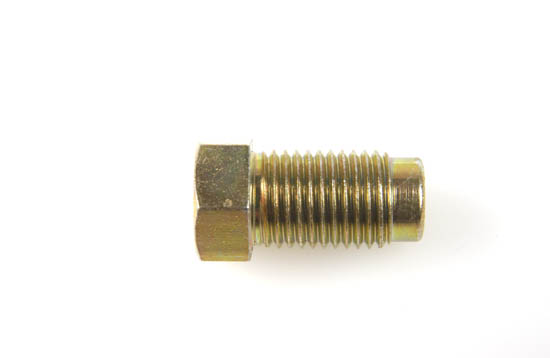

3/8" bromsrörsnippel hane (37-F)
Dessa gängas ner i utloppet på fotbromsens samt till handbromsens huvudbromscylindrar som går till bakbromsarna (Trycksidan).
Dessa dras sedan till var sin sida av fördelningsventilen.
2.
M10x1 Bromsrörsnippel 16,7mm 3/16" (37-A)
Dessa tre gängas ner i fördelningsventilen
3.

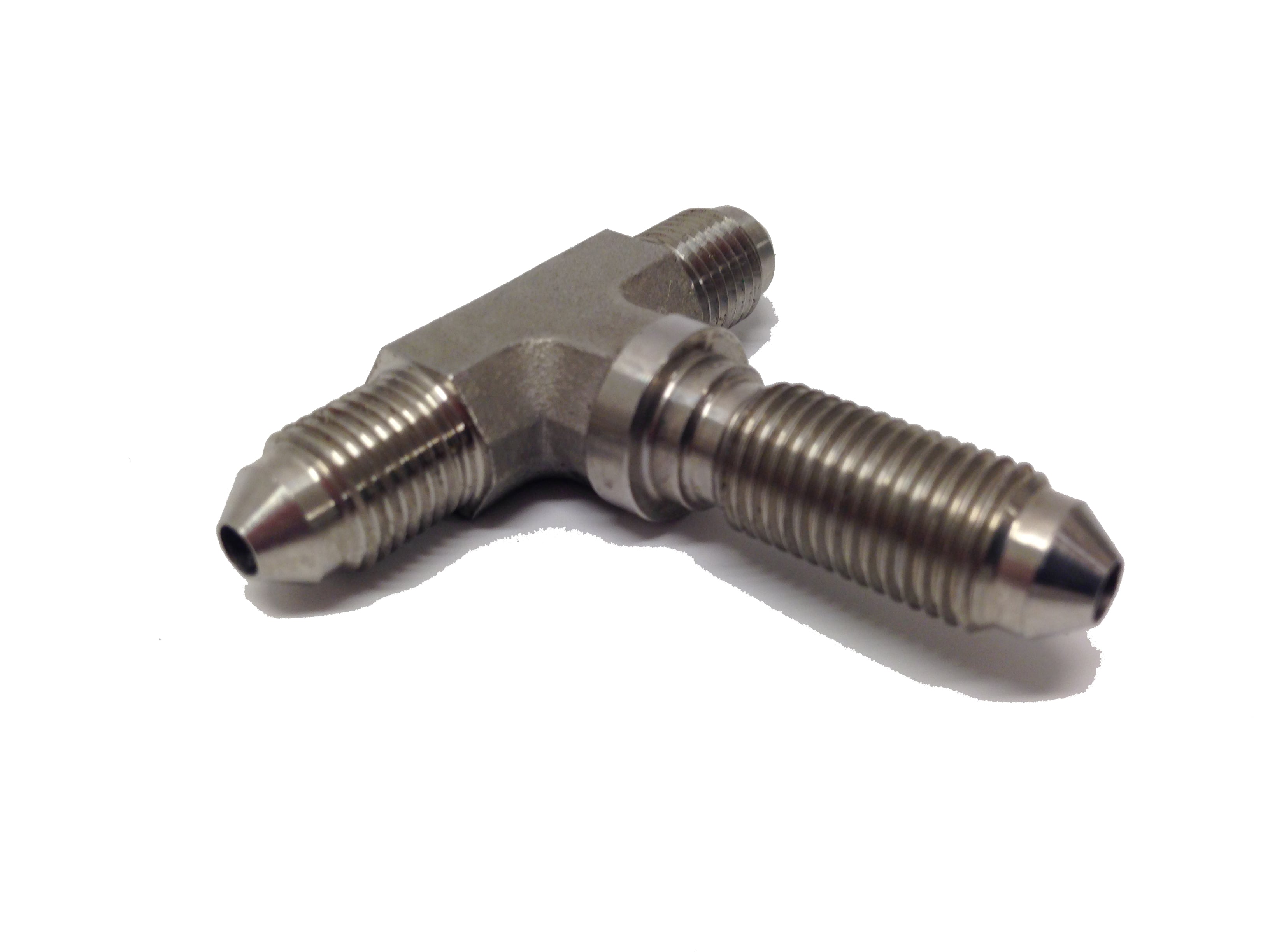

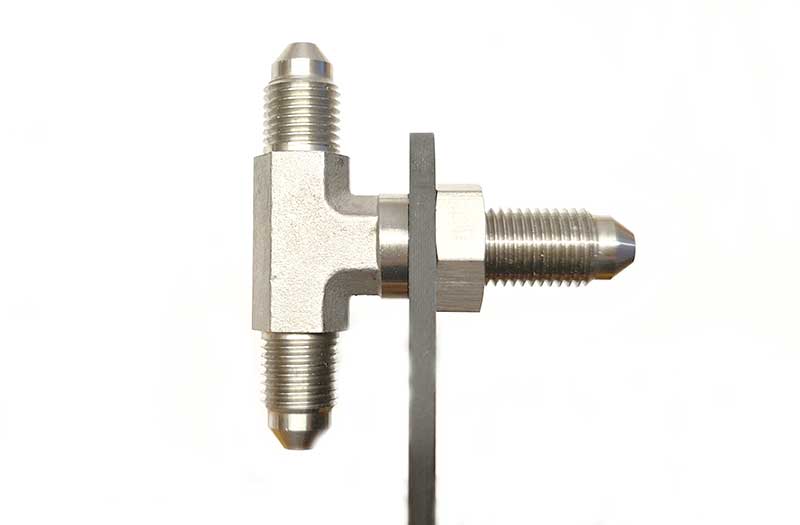

Skottgenomföring T (SPDTkors)
Ett hål borras i karossen där man vill förgrena ut till två bromsrör, ut mot hjulen.
Hit kopplas fördelningsventilens mittre anslutning.
3.

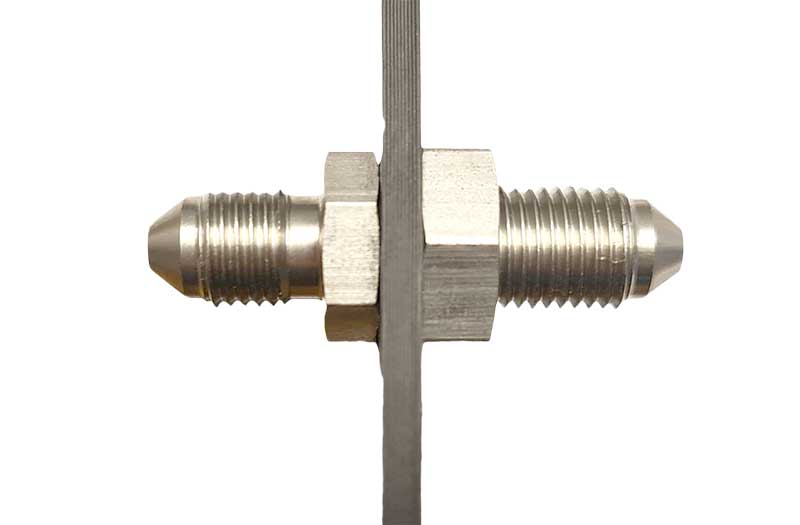

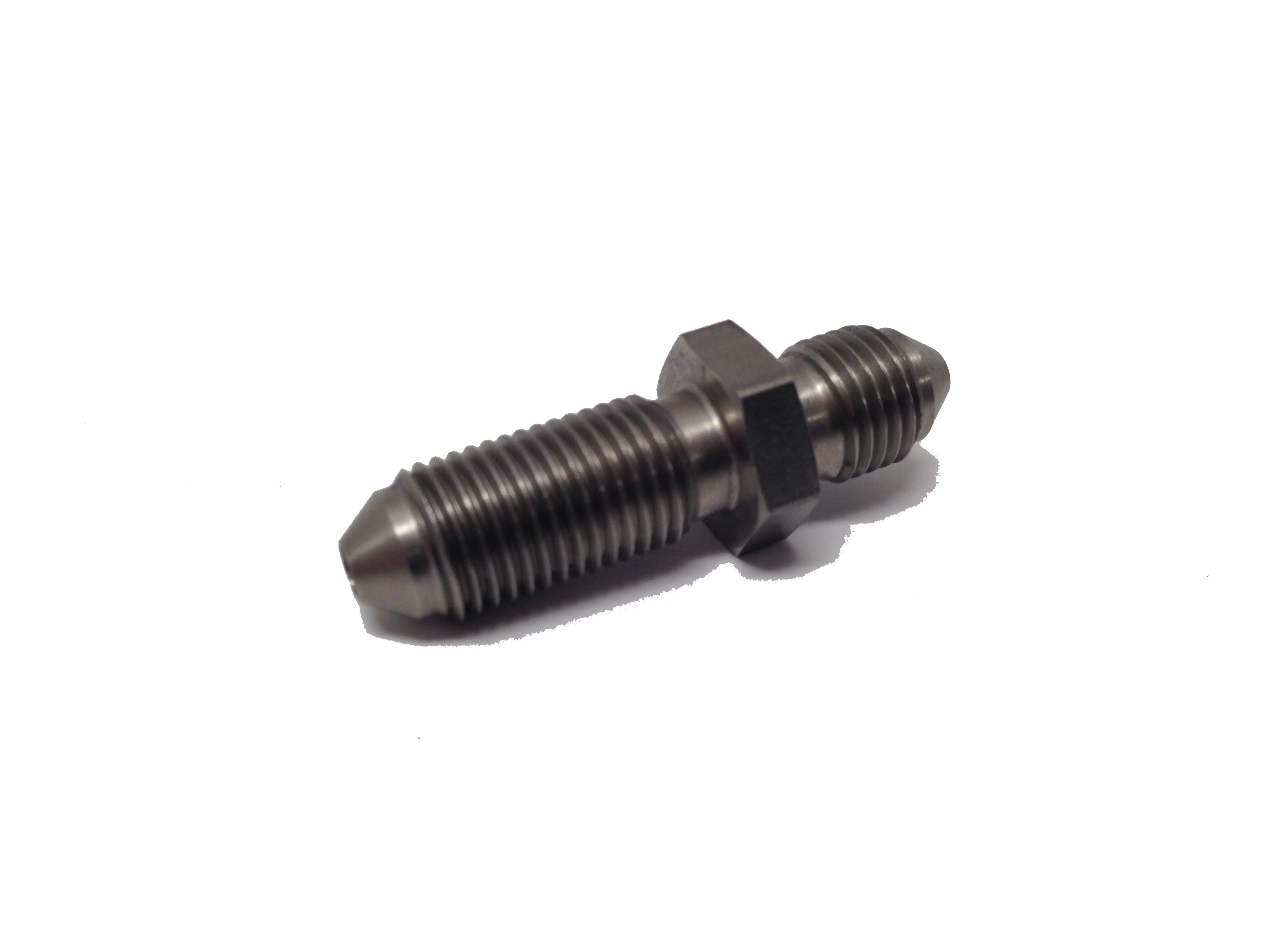

Skottgenomföring Rak (832-03C)
Dessa skottgenomföringar monteras i karossen ute vid hjulhusen på den plats där man skall montera bromsslangarna som skall gå till bromsoken.
4.

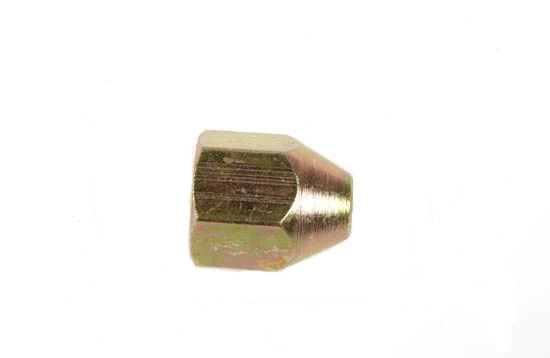

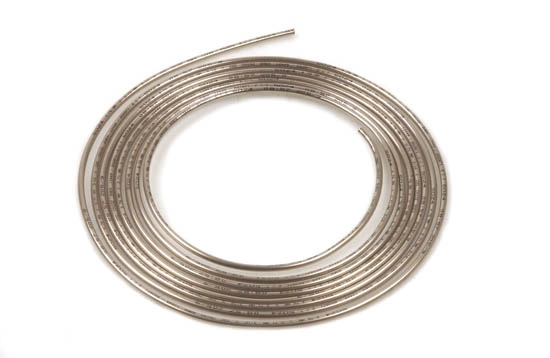

3/8" bromsrörsnippel hona (37-H) + 5 meter bromsrör (SPDcn317)
Kona och montera nu bromsrör mellan huvudbromscylinder, fördelningsventil och adaptrar.
5.

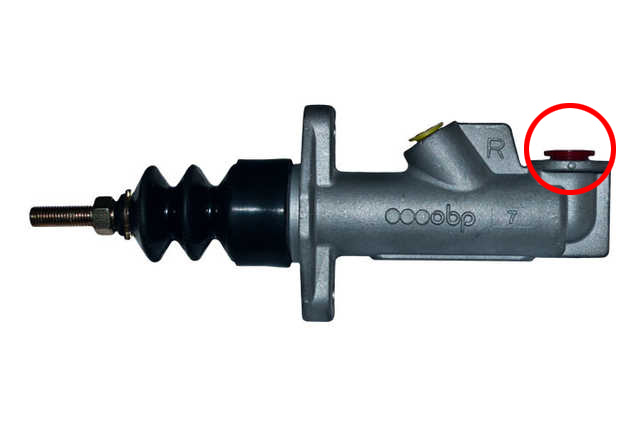

Handbromsens huvudcylinder skall dela behållare med fotbromsen. Därför drar man en ledning från inloppet på handbromscylindern till fortbromsens behållare.
Vill du veta hur man konar bromsrör?
Tryck här
Vill du ha mer information om hur man kopplar in en huvudcylinder?
Tryck här
----------------
