Dimensionering af kabel

Hvilket kabelareal/kabelstørrelse skal bruges til forskellige komponenter/forbrugere?
Her gennemgår vi, hvad du skal gøre i bilens 12v-anlæg.

1. Ampere
2. Kabelareal RK / RKUB (mm2)
3. Kabelareal R2 / TXL (mm2)
4. Størrelse på sikring
5. Sikring sprunget
6. Resumé

Tjek forbrugerens MAX strøm (Ampere)

Start med at se, hvad produktets MAX strøm (Ampere) er.
Alt efter hvilken del/forbruger der skal tilsluttes og hvor langt kabel du skal bruge, skal du bruge den rigtige dimension på kabel og så skal du vide hvor mange Ampere produktet maksimalt trækker.
Forskellen er stor på en ventilator og en lampe, f.eks.

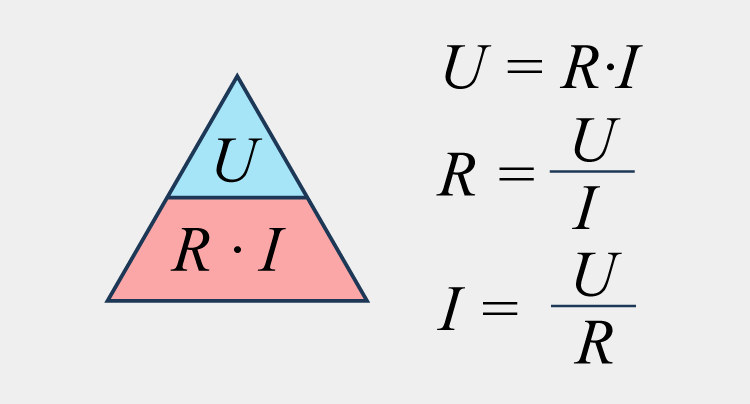

Hvis der er oplysninger om hvor mange watt der forbruges, kan man dividere med spændingen (V/Volt) for at beregne hvor mange ampere det bliver.

Exempel:
350Watt / 12Volt = 29,1 Ampere = 30A sikring er nødvendig for forbrugeren = mindst 4mm2 RK / RKUB.
200Watt / 14Volt = 14,2 Ampere = 15A sikring er nødvendig for forbrugeren = mindst 1,5mm2 RK / RKUB.

Hvis du er på grænsen af, hvad kablet eller forbrugeren kan klare, skal du vælge den sikrere mulighed = tykkere kabel eller mindre sikring.

Kabelarea RK / RKUB (mm2)

Kabelarea (mm2) - Max strøm (A)
0.5mm2 - 5A
0.75mm2 - 7.5A
1mm2 - 10A
1.5mm2 - 15A
2.5mm2 - 20A
4mm2 - 30A
6mm2 - 40A
8mm2 - 50A
10mm2 - 70A

Kabelarea R2 / TXL (mm2)

Hvis du bruger finere kabel såsom R2 eller TXL som eksempel, kan du følge denne tabel:

Kabelarea (mm2) Max strøm (A)
0.5mm2 - 10A
1mm2 - 15A
1.5mm2 - 20A
2mm2 - 25A
3mm2 - 30A
4mm2 - 40A
6mm2 - 50A
8mm2 - 60A
10mm2 - 70A

Eksempel: Bosch 044 brændstofpumpe trækker omkring 13,5 A ved ~5 bar modtryk.
Her kan du bruge et 1,5mm2 RK kabel. Så kan du sikre med en 15 Ampere sikring

Størrelse på sikring

En sikring bruges til at beskytte ledninger. Brug maksimalt samme eller mindre sikring som i tabellen ovenfor.

Sikring sprunget

Et ret almindeligt problem er sikringer, der smelter. Det skyldes ofte, at kontakten mellem sikring og sikringsholder er dårlig. Dårlig kontakt = mere strøm på mindre område = mere varme. Det samme gælder, hvis kablet er for snævert dimensioneret til forbrugeren.

Resumé

For at opsummere denne korte vejledning i 3 trin:

1 - Tjek forbrugerens MAX strøm (Ampere)
2 - Tjek størrelsen på det kabel, du har brug for (mm2)
3 - Fastgør kablet/forbrugeren med en passende sikring
