Hvad er AN-fittings og AN-slange?
Der er mange brændstof-, olie-, luft- og vandsystemer bygget med AN-fittings, men hvor er AN-fittings / AN-slange / AN-system præcis, og hvordan fungerer det?
Her viser vi på en enkel og overskuelig måde, hvilke dele der findes, hvordan de er forbundet og forbundet med forskellige produkter. Med denne information lærer du at vælge de rigtige AN-koblinger og slange og montere dem korrekt.
De forskellige kategorier vi gennemgår er:
- AN-slange og AN-slangekoblinger
- AN-adaptere
- Montering af AN-koblinger
- Forskellige typer AN-fittings og AN-slange
- Mere info om AN
AN-systemet fungerer som legobrikker. Du bruger de forskellige byggeklodser til at forbinde dele sammen.
Olie: Oliekøler <-> motor
Vand og olie: Turbo <-> motor
Brændstof: Brændstoftank <-> motor
Luft: Wastegate <-> Turbo
1 ▼
AN-slange og AN-slangekoblinger

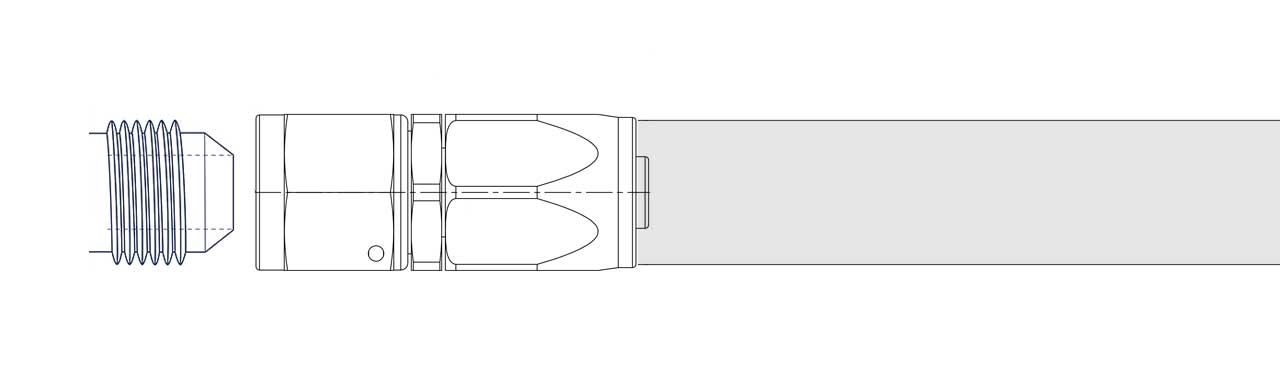

En slange er fremstillet til at have slangefittings monteret i hver ende. Disse koblinger monteres nemt uden specialværktøj på slangen. Når fittings er monteret på slangen, er der en hun i hver ende med et UNF / AN gevind. Nu har vi en monteret AN-slange.
Nu bruger vi adaptere til at forbinde denne AN-slange til turboen, motoren, køleren, brændstofpumpen, opsamlingstanken eller noget andet, der har brug for luft, vand, olie eller brændstof.
2 ▼
AN-adaptere

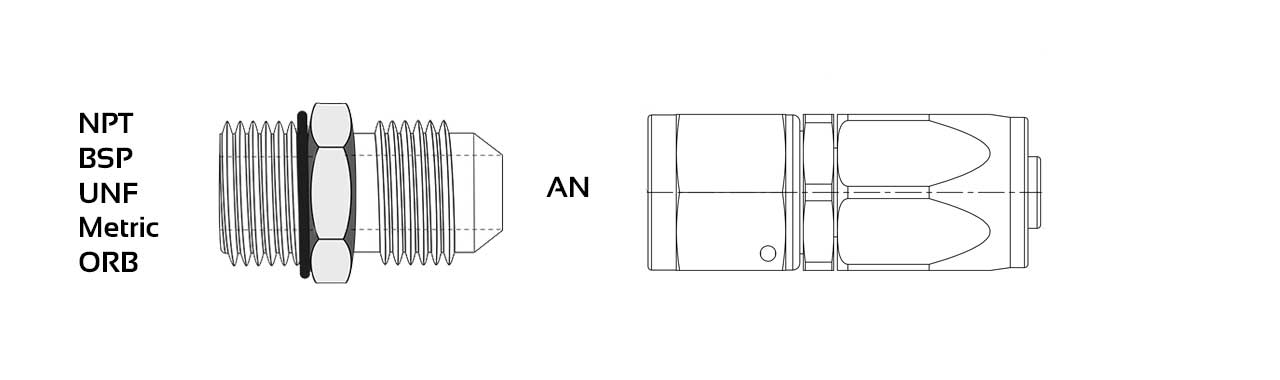

Når du har en AN-slange klar, bruger du forskellige adaptere til at forbinde produkter/dele. En adapter har et gevind i hver ende.
- AN-systemets UNF-gevind med 37 graders tilspidsning i den ene ende for at passe til slangefittings.
- I den anden ende skal du vælge den tråd, du vil oprette forbindelse til.
3 ▼
Montering af AN-koblinger
Installation af olieledning til turboen:
Du ønsker at installere en slange til olieforsyning til turboen, der har en indvendig diameter på omkring 5 mm.
Olieindtaget på turboen er 1/4" NPT
Udgangen på motoren er M14x1,5 koblinger
- Hvad skal vi lede medierne?
Olie.
Så fungerer slangen med gummikerne godt. - Hvor stor skal slangen være?
omkring 5 mm.
Så fungerer AN4 slange godt, som er 5,5mm indvendig diameter. - Hvilke stik skal vi bruge?
AN4.
Disse fittings passer i hver ende af slangen. - Hvilken adapter skal vi bruge til turboen?
1/4" NPT.
Så vælger vi AN adapter som er 1/4" i den ene ende og AN4 i den anden. - Hvilken adapter skal vi bruge til motor?
M14x1,5.
Så vælger vi AN adapter som er M14x1,5 i den ene ende og AN4 i den anden.
Opskriften på dele vil være som følger:
1x AN4 slange med gummikerne
2x AN4 slangefittings til slange med gummikerne
1x Adapter til turbo 1/4" NPT -> AN4
1x Adapter til motor M14x1,5 -> AN4
4 ▼
Forskellige typer AN-fittings og AN-slange
Alt efter hvilket medie du skal føre gennem slangen, bruges forskellige typer slanger
- Slange med gummikerne til olie, vand og luft.
- PTFE slange med plastkerne til brændstof.
- Push-On slange helt i gummi til olie, luft og vand (Også brændstof hvis slangeklemme skal bruges).
De tre forskellige slangetyper har desuden tre forskellige typer slangekoblinger, der hører til slangen.
5 ▼
Mere info om AN
Hvad er en AN-fitting eller AN-slange?
AN er en forkortelse for "Army Navy", som er en amerikansk standard, der går tilbage til Anden Verdenskrig. AN bruger en 37 graders tilspidsning, det samme som JIC, som er en industristandard, der mest bruges i hydraulik. Disse kan bruges sammen men giver af mange forskellige årsager ikke en lige så god tætningsforbindelse som AN mod AN, selvom det stadig virker.
Du kan derfor finde et lignende sortiment hos hydraulikfaget men da i galvaniseret stål og meget grovere varer i stedet for de lette AN koblinger som er lavet af aluminium.
AN måler den indvendige diameter af slangen i intervaller på 1/16", hvor an1 i teorien er 1/16" og an8 er 1/2" og an16 er 1". Rør måles på den ydre diameter.
Udover de klassiske AN-forbindelser, der blev startet under Anden Verdenskrig, er der kommet masser af nye varianter, der åbner op for muligheder for, hvordan man kan koble tingene sammen.
Samlingen af AN-koblinger er meget enkel: Grundidéen er en slangeforbindelse, der spændes fast på slangen med så simpelt værktøj som to skruenøgler, hvis du ønsker det. Derefter bruges adaptere til at montere de to slangeender for at føre brændstof, olie, vand eller luft fra et punkt til et andet.
