Forskellige typer AN-fittings
Udover de klassiske AN-fittings, som allerede blev brugt under Anden Verdenskrig, er der kommet masser af nye varianter, der åbner op for muligheder for, hvordan man kan forbinde tingene. I denne artikel præsenterer vi de fleste nyttige forbindelser.
Fire kategorier af AN-forbindelser
Listen over AN-forbindelser kan opdeles i fire kategorier:
- Slangekoblinger - Dette inkluderer alle AN-koblinger, der er monteret på en slange.
- Adaptere - Adaptere skruer andre gevind sammen med slangekobling (AN).
- Svejseforbindelser - Svejset på produktet, som derefter forbindes med en slangeforbindelse.
- Rørfittings - Klemmer fast på et aluminiumsrør.
- Konklusion om AN-forbindelser
1 ▼
Slangefittings
Der er tre hovedkategorier af slangefittings
- Almindelig - Til AN-slange med gummikerne
- PTFE - Til en slange med plastkerne
- Push-on - Til speciel Push-on slange uden udvendig stålfletning
Sædvanlig slangefittings
Slangekoblinger til tilslutning af slange
Slangekoblinger til slange med gummikerne fås i tre varianter fra AN4-AN20 med tilhørende slange i både stålomviklet og nylonomviklet.
-Slangetilslutning
Den klassiske an-kobling, der er monteret på slange med en gummikerne for at få et an-gevind, der matcher resten af an-systemet.
-Slangetilslutning fuld-flow
Samme princip som ovenfor, men med lidt grovere materiale for at få en stærkere forbindelse med samme flow som en normal AN-forbindelse. Et godt alternativ, hvis du har brug for stærkere forbindelser i et system.
-Slangekobling smedet
Koblinger, der tåler hårde greb. Disse koblinger kan med fordel monteres, hvor der er et udsat miljø og slid. Kroppen mellem pressemuffen og forbindelsen er smedet og har et tykkere materiale end almindelige koblinger for at være mere brudsikre og ikke så følsomme over for stød og grussprøjt. Disse bruges ofte under bilen mod for eksempel gearkassen og bagdiff, hvor det er et hårdt miljø.
Den anvendte slange har en gummikerne og er som minimum stålomviklet.
PTFE slangefittings
Slangekobling PTFE
Den klassiske an-kobling, der er monteret på slange med en plastikkerne for at producere et an-gevind, der matcher resten af an-systemet.
- Slangetilslutning fuld-flow PTFE
Samme princip som ovenfor, men med lidt grovere materiale for at få en stærkere forbindelse med samme flow som en normal AN-forbindelse. Et godt alternativ, hvis du har brug for stærkere forbindelser i et system.
-Slangekobling smedet PTFE
Koblinger, der tåler hårde greb. Disse koblinger kan med fordel monteres, hvor der er et udsat miljø og slid. Kroppen mellem pressemuffen og forbindelsen er smedet og har et tykkere materiale end almindelige koblinger for at være mere brudsikre og ikke så følsomme over for stød og grussprøjt. Disse bruges ofte under bilen mod for eksempel gearkassen og bagdiff, hvor det er et hårdt miljø.
Den anvendte slange har en plastikkerne og er som minimum stålomviklet. Denne type bruger en Oliven til at tætne mod slangen.
Push-on slangefittings

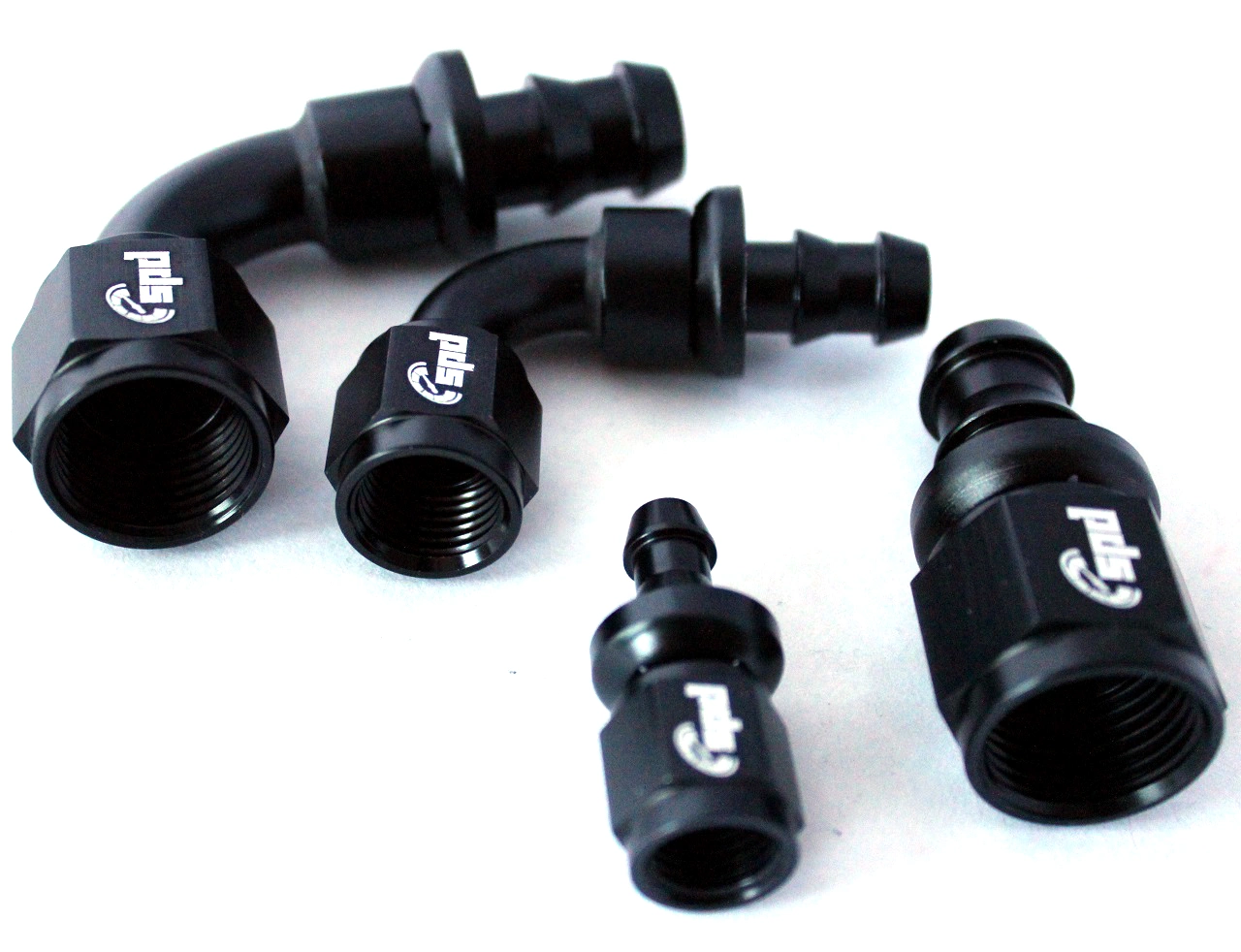

Slangefittings til push-on slange
Push-on slangeforbindelser fås fra AN4-AN12 til gummislange, såkaldt push-on slange.
Hvis det indeholdende brændstof eller væske vil overstige 70 graders arbejdstemperatur, skal du altid låse med en slangeklemme selv på en Push-on AN tilslutning pga. at slangen udvider sig lidt ved højere temperaturer.
Den anvendte slange er en forstærket gummislange, der får en perfekt pasform med en push-on kobling.
2 ▼
Adaptere
Der findes mange forskellige adaptere. Her viser vi nogle:
Adapter, Led, Prop, Banjo, Sensoradapter, Karburatoradapter, Slangeadapter, Hurtigkobling, Gennemføring, Kontraventil, Pneumatik, ORB mm.
Hvis du vil se alle adaptere, kan produkterne findes her.
BSP - AN

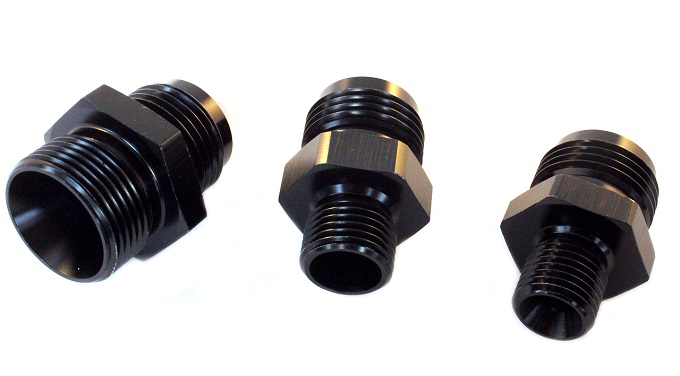

Millimeter - AN (Hun-han)
UNF - AN

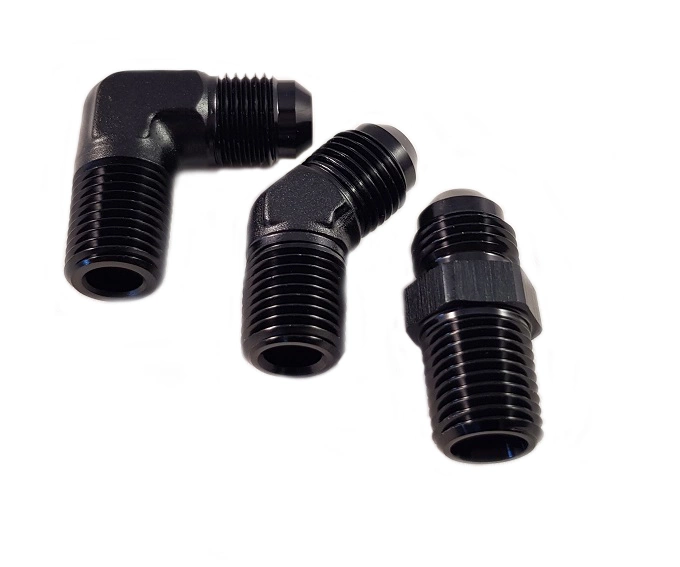

NPT - AN
Rørgevind - AN
NPT - AN
Rørgevind - AN

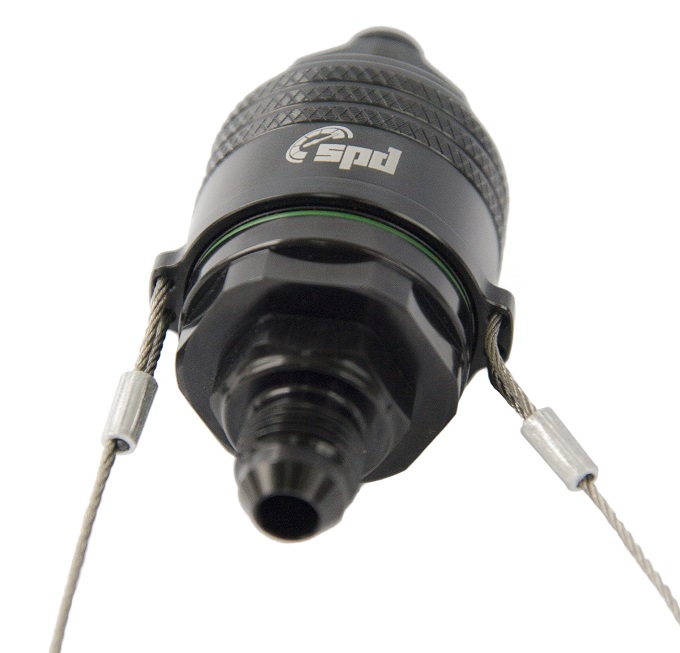

Quick release - Full flow

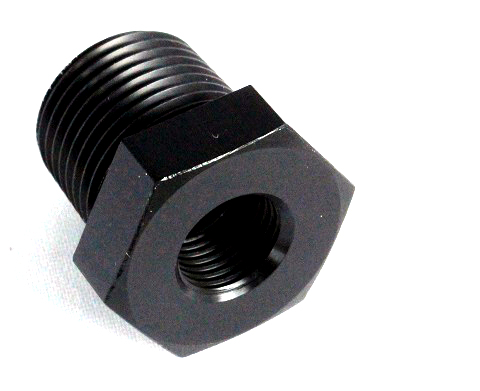

NPT - NPT reducering

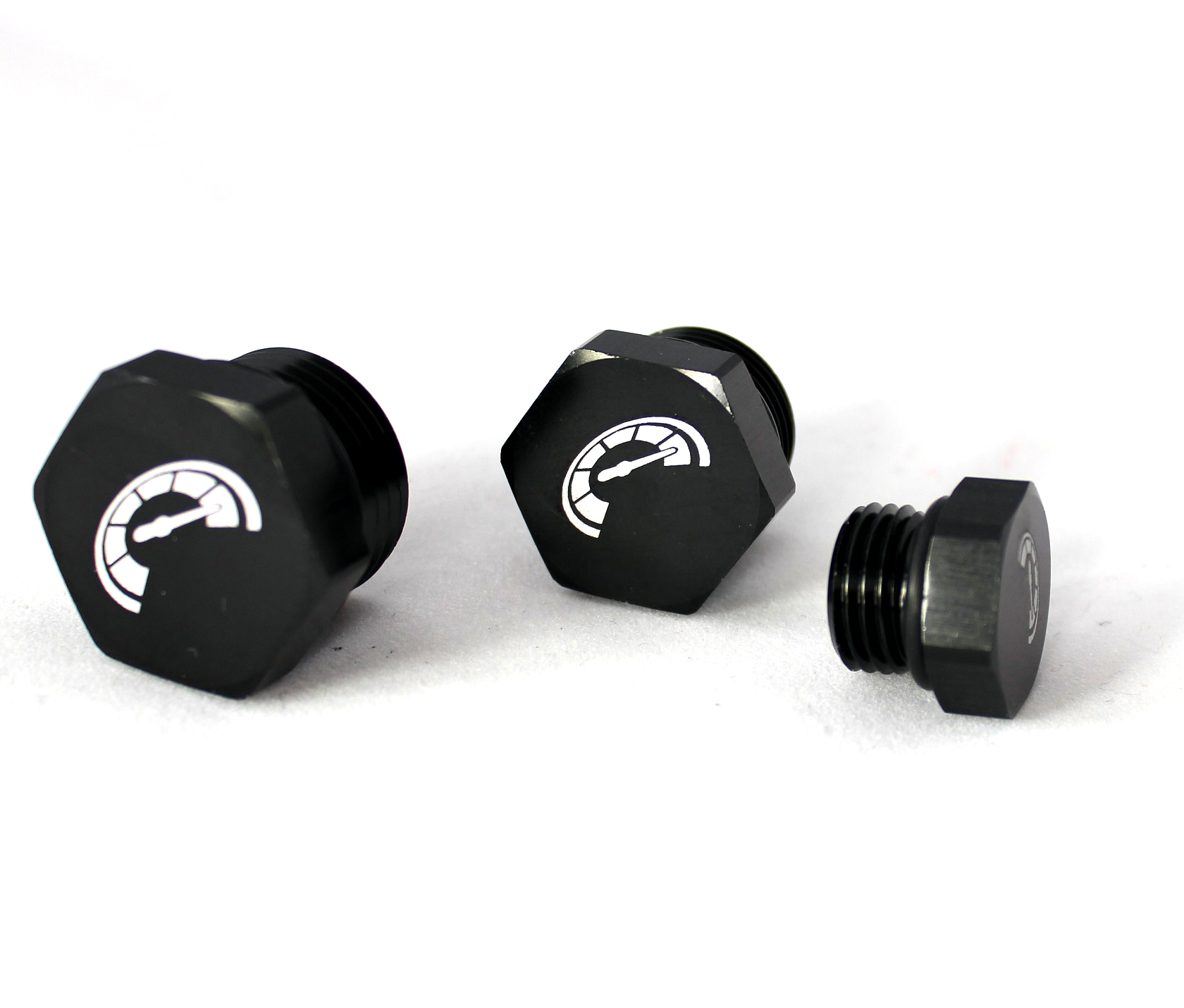

NPT - Prop

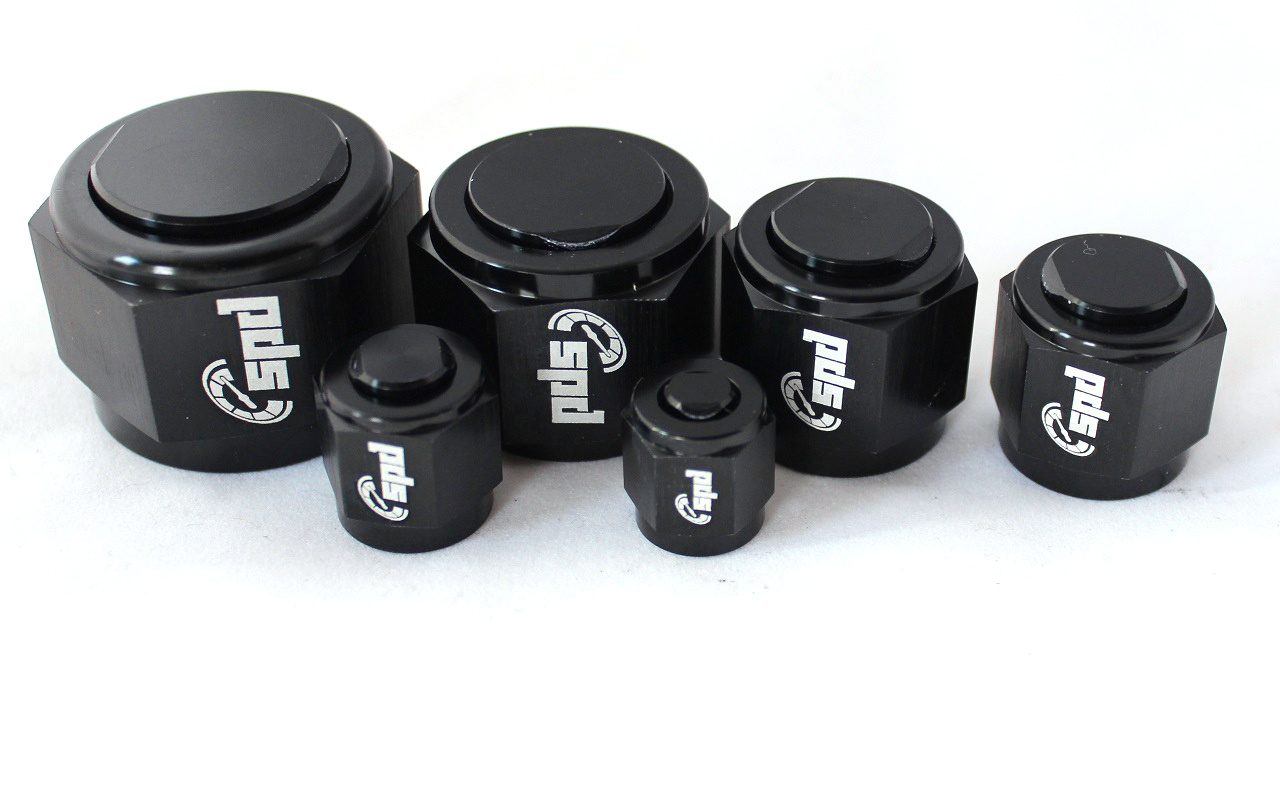

AN - Prop
NPT - Prop (Hun)
AN - AN (Han-Han)

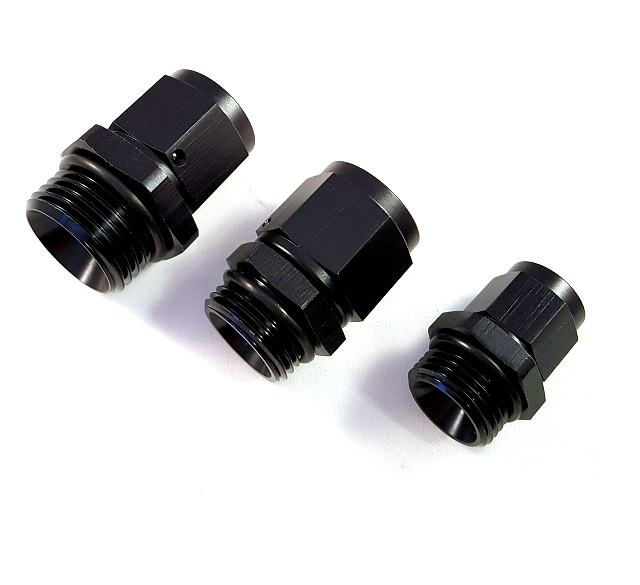

AN ORB-AN Svivel (Hun-Han)

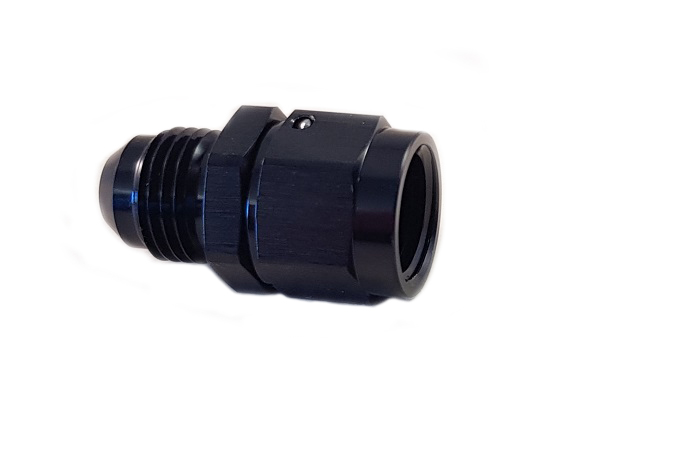

AN - AN (Hun-Han)
AN-AN Svivel (Hun-Han)

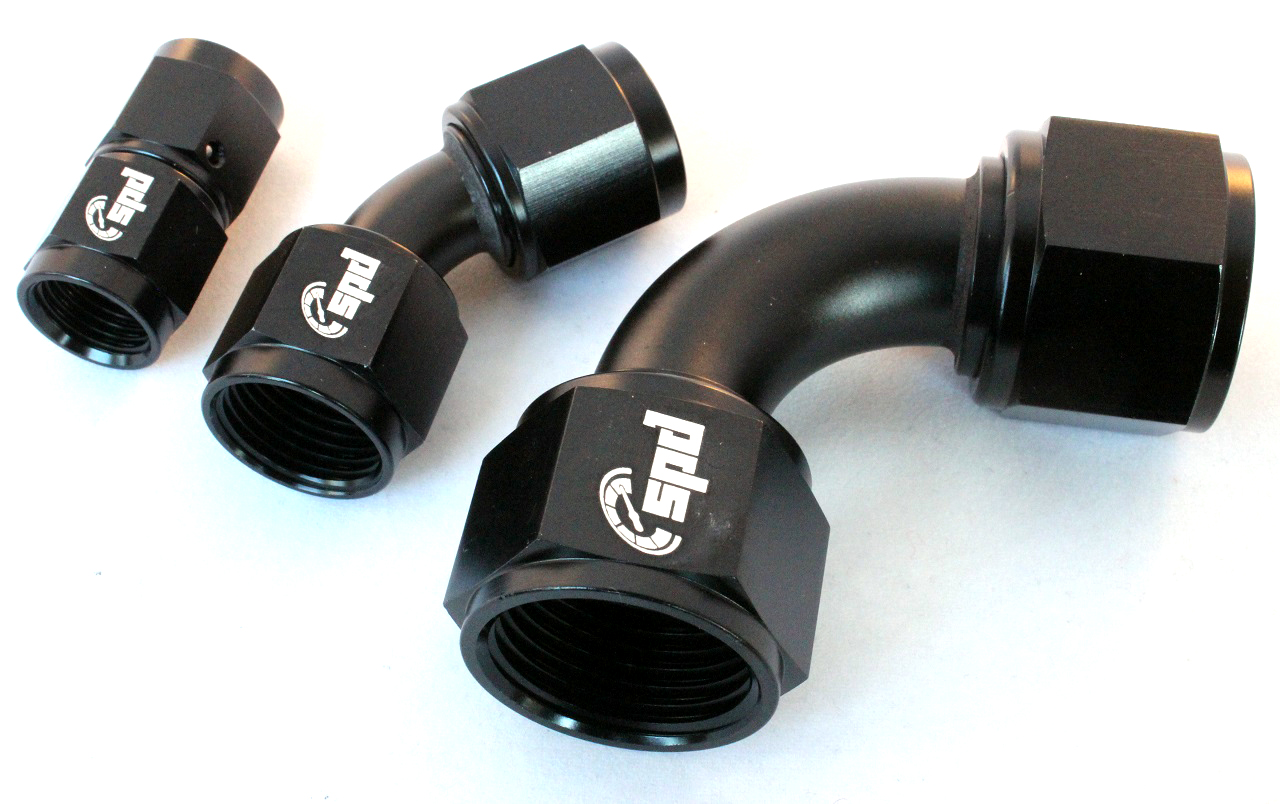

AN - AN (Hun-Hun)
AN ORB-AN

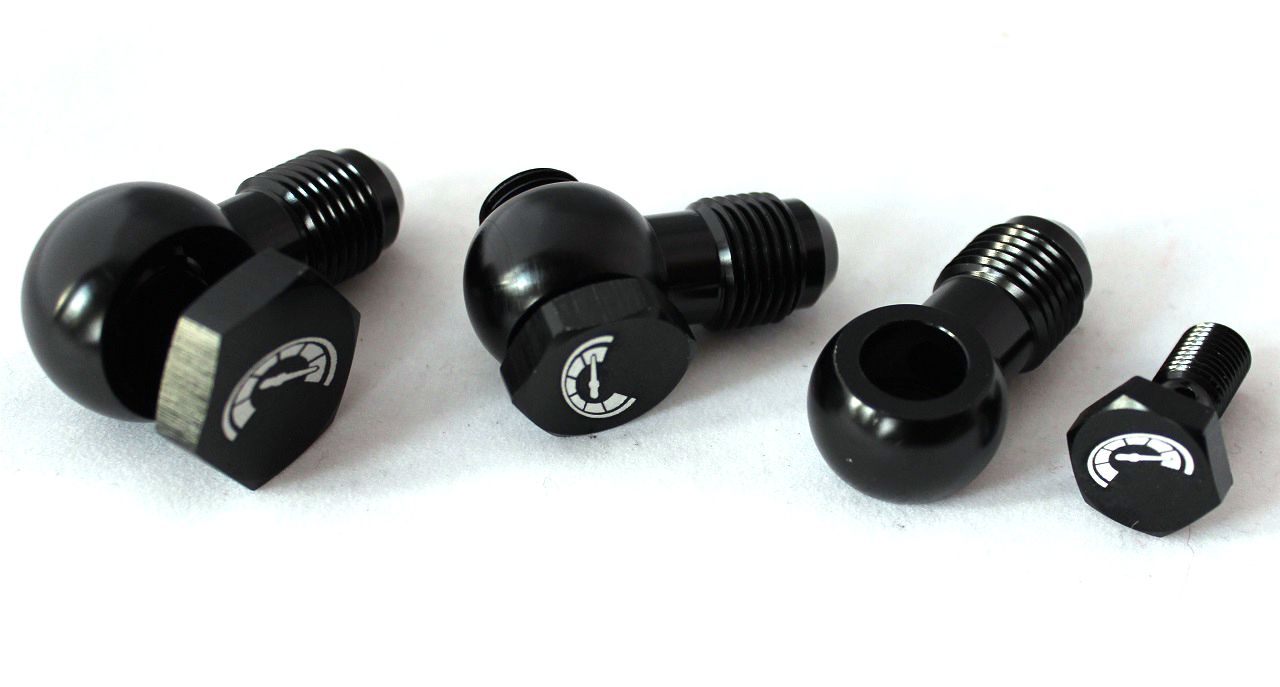

AN - Banjo
3 ▼
Svejseforbindelser
Svejseforbindelser kan svejses til forskellige rør og overflader for at kunne montere en slangeforbindelse til dem.
Svejseforbindelser han
Svejsetilslutning han svejses på enhver overflade og bruges sammen med en slangetilslutning. Disse fås i både Stål, aluminium og rustfrit alt efter hvor dette skal svejses.
Svejsetilslutning han fås i størrelserne AN4-AN20.

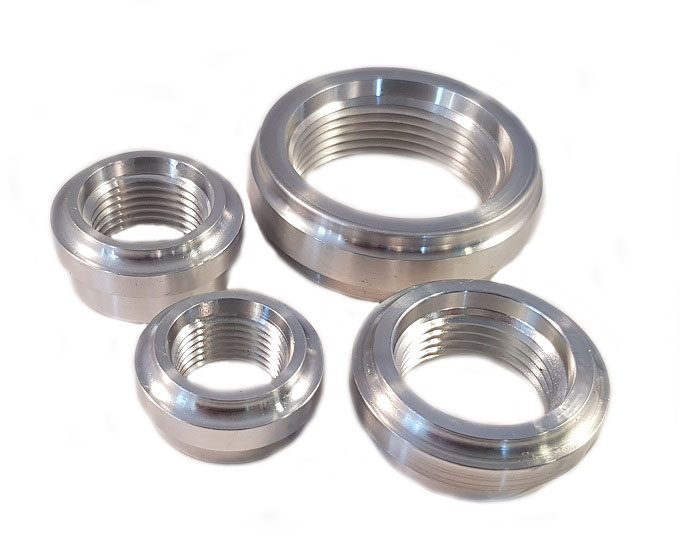

Svejseforbindelser hun
Svejseforbindelse hun svejses på enhver overflade og bruges sammen med en adapter. Derefter monteres en slangeforbindelse til den adapter.
Den anvendte adapter kaldes o-ring adapter eller ORB.
Hunsvejsetilslutning fås i størrelserne AN4-AN20.
Svejsetilslutninger slangetilslutning
Svejsetilslutning til push-on eller slangetilslutning. Svejses på enhver overflade og bruges sammen med en slange.
Den anvendte slange er en forstærket gummislange, der får en perfekt pasform med en push-on kobling.
Slangetilslutninger til svejsning fås fra AN4 -AN16 størrelse.
4 ▼
Rørfittings
Rørfittings spændes fast på et dertil beregnet aluminiumsrør ved hjælp af klemringe. Dette svarer til den teknik, der bruges, når PTFE-fittings spændes fast på PTFE-rør.
Rørfittings

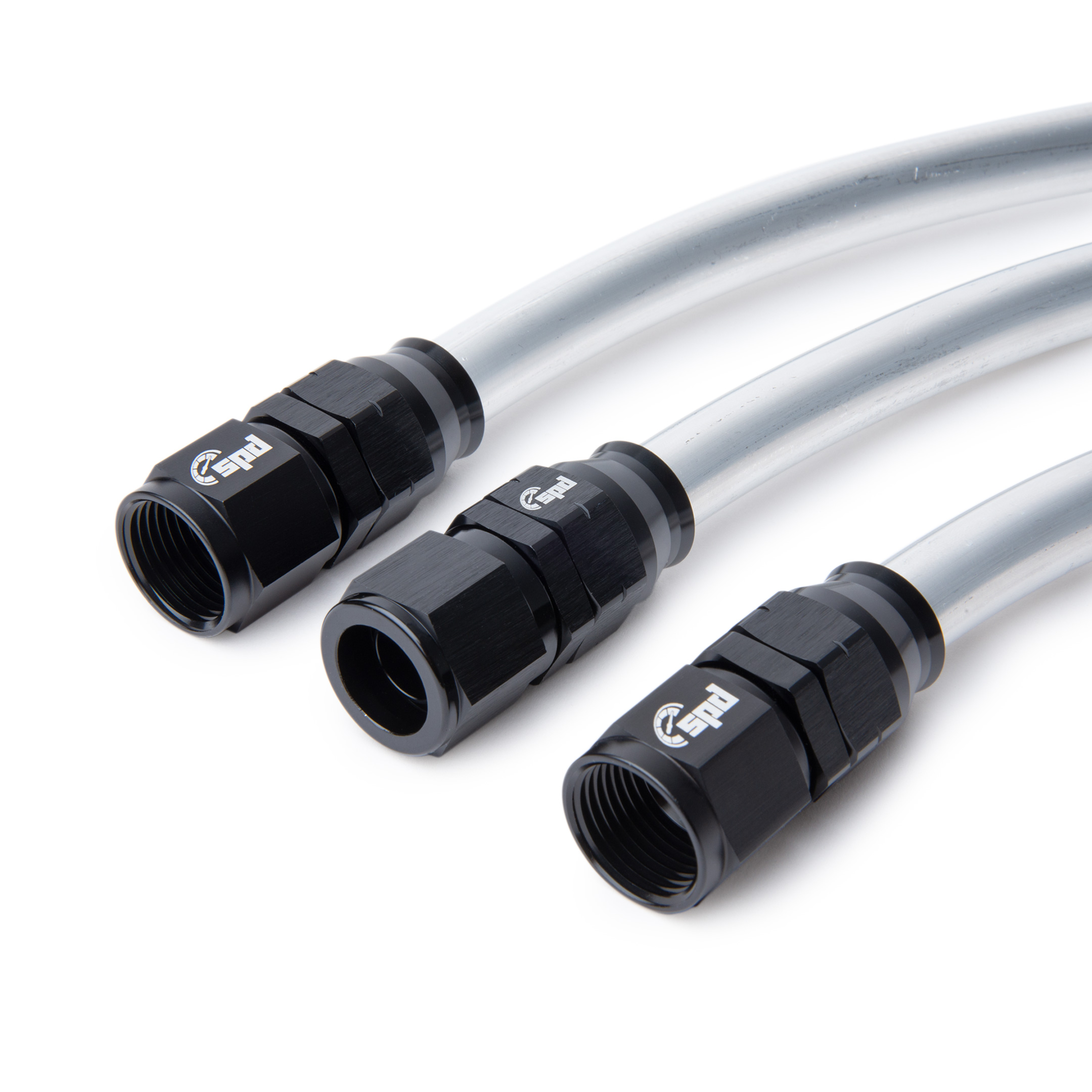

Rørfittings til aluminiumsrør.
Disse rørfittings er designet til et specifikt inch (AN) aluminiumsrør, der skal passe perfekt, når en kompressionsring føres over og komprimeres for at lave en tæt kompressionssamling.
5 ▼
Konklusion om AN-fittings
Ved hjælp af alle de forskellige AN-fittings og slanger kan vi på en enkel måde dirigere brændstof, luft, olie, vand og bremsevæske fra en del til en anden. Ligesom at bygge lego.
Med slangekoblinger, der presses på slangen, kan du ved hjælp af AN-adaptere og svejseforbindelser forbinde denne slange til næsten ethvert gevind eller materiale.
